چگونه مشکلات یو پی اس را عیب یابی کنیم؟

چرا یو پی اس خراب می شود؟ بررسی دلایل رایج خرابی

یو پی اس ها به عنوان سیستم های پشتیبان برق، نقش مهمی در جلوگیری از خاموشی ناگهانی تجهیزات حساس دارند. اما گاهی اوقات به دلایل مختلفی دچار اختلال یا خرابی می شوند. شناخت دلایل خرابی های یو پی اس به کاربر کمک می کند تا با پیشگیری یا رسیدگی به موقع، از هزینه های اضافی جلوگیری کند.

در بیشتر موارد، خرابی یو پی اس ها به سه عامل اصلی برمی گردد: خرابی باتری، نوسانات برق و مشکلات برد الکترونیکی. البته شرایط محیطی نامناسب مانند گردوغبار یا رطوبت نیز می تواند نقش مهمی ایفا کند. در ادامه به این عوامل با جزئیات می پردازیم.

عوامل داخلی مانند داغ شدن مدارها

مدارهای داخلی یو پی اس، به ویژه در مدل های ارزان قیمت یا کم توان، به شدت به گرما حساس هستند. در صورتی که سیستم تهویه مناسب نباشد یا فن ها به درستی کار نکنند، دمای داخلی دستگاه افزایش یافته و باعث آسیب دیدن قطعاتی مانند ترانزیستورها، خازن ها یا آی سی ها می شود. این امر معمولاً با خاموشی ناگهانی یا بوق ممتد همراه است.

عوامل خارجی مثل نوسانات برق و گردوغبار

نوسانات شدید برق شهری، به ویژه در مناطق صنعتی یا دارای زیرساخت قدیمی، می تواند باعث آسیب دیدن برد شارژ یا مدار تغذیه شود. در عین حال، گردوغبار تجمع یافته روی بردها ممکن است موجب اتصال کوتاه یا کاهش کارایی قطعات شود.

اثر رطوبت و شرایط محیطی در خرابی یو پی اس

اگر یو پی اس در مکان مرطوب یا با تهویه نامناسب نصب شده باشد، رطوبت هوا می تواند باعث زنگ زدگی کانکتورها و سوختن مسیرهای مدار چاپی شود. این اتفاق در مناطق شمالی ایران یا اتاق هایی بدون تهویه بسیار رایج است.

نوسان شدید برق شهری و تأثیر آن بر قطعات حساس

قطعاتی مانند آی سی PWM، ترانزیستورهای قدرت و رله ها، نسبت به ولتاژ و جریان غیرپایدار بسیار حساس هستند. اگر یو پی اس به محافظ برق متصل نباشد، این نوسانات می تواند باعث صدمه مستقیم به آن شود. خرید استابلایزر می تواند گزینه مناسبی برای محافظت از یو پی اس باشد.



تشخیص اولیه خرابی یو پی اس قبل از باز کردن آن

پیش از آن که اقدام به باز کردن بدنه یو پی اس یا جداسازی کابل ها کنید، می توانید با بررسی برخی علائم ظاهری، نوع خرابی را تشخیص دهید. این روش نه تنها به شما کمک می کند مسیر عیب یابی را سریع تر طی کنید، بلکه در بسیاری از موارد از باز کردن غیرضروری دستگاه جلوگیری می کند.

بررسی چراغ ها، بوق ها و پیام های خطا

بسیاری از یو پی اس های مدرن دارای نمایشگر یا حداقل چراغ های LED هستند که وضعیت باتری، خطا یا عملکرد را نمایش می دهند. مثلاً اگر چراغ قرمز باتری چشمک می زند یا بوق ممتد شنیده می شود، احتمال خرابی باتری یا قطع برق شهری وجود دارد.

رفتار غیرعادی یو پی اس در زمان قطع برق

یکی از نشانه های مهم خرابی، رفتار یو پی اس در زمان قطع برق شهری است. اگر یو پی اس به درستی به حالت باتری سوییچ نمی کند یا خاموش می شود، حتماً مشکلی در سیستم داخلی وجود دارد.

زمان کوتاه بکاپ یا خاموش شدن ناگهانی

اگر دستگاه در حالت باتری، کمتر از مدت استاندارد برق رسانی می کند یا بلافاصله خاموش می شود، این احتمال وجود دارد که باتری خراب شده یا مدار شارژ آن به درستی عمل نمی کند.

عدم سوییچ به باتری هنگام قطع برق

در مواردی ممکن است دستگاه حتی در زمان قطعی برق، به حالت باتری منتقل نشود. این می تواند به دلیل خرابی رله ها، برد کنترل یا قطعی در اتصال باتری باشد. در این شرایط، توصیه می شود باتری و رله ها با مولتی متر تست شوند.





تست سلامت باتری یو پی اس در خانه یا محل کار

باتری قلب یو پی اس است. بیش از ۷۰٪ مشکلات یو پی اس ها از باتری ناشی می شود. تست دقیق و اصولی باتری، اولین قدم برای تشخیص دقیق مشکل است. خوشبختانه این کار با ابزارهای ساده مانند مولتی متر نیز قابل انجام است.

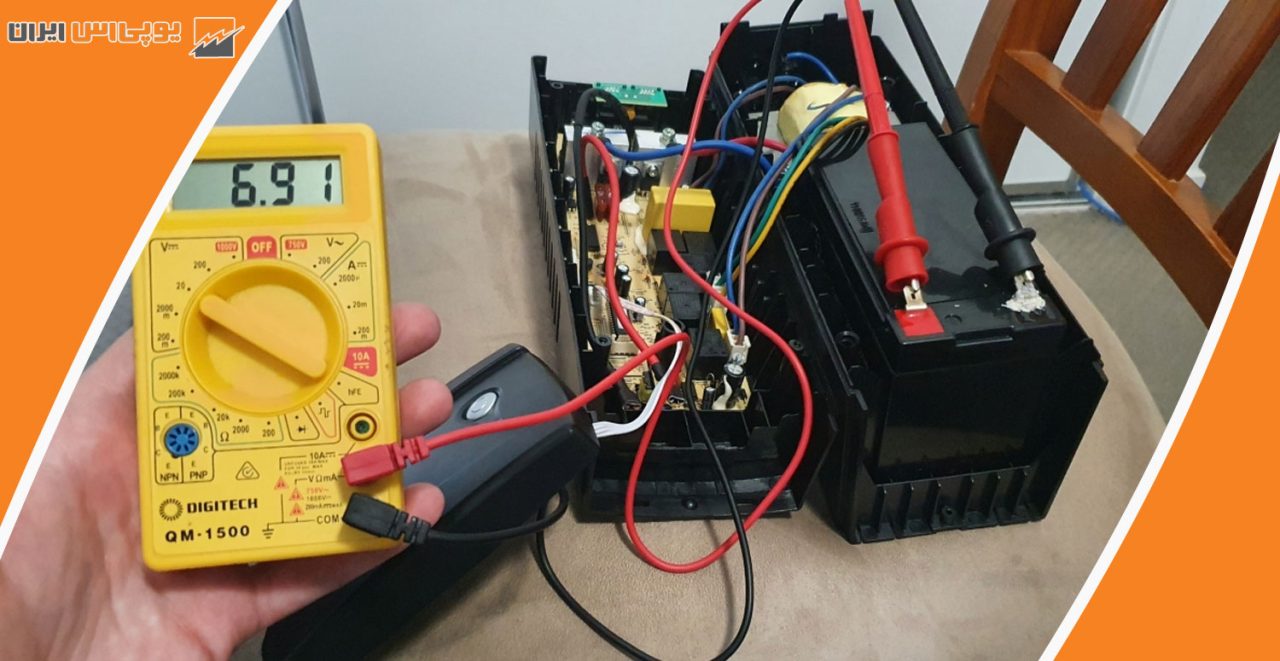

استفاده از مولتی متر برای بررسی ولتاژ

ابتدا یو پی اس را از برق جدا کرده و باتری را از مدار خارج کنید. سپس دو سر مولتی متر را به قطب مثبت و منفی باتری متصل کرده و ولتاژ را بررسی کنید. ولتاژ نرمال باتری های ۱۲ ولت باید در حالت بی باری بین ۱۲.۵ تا ۱۳.۵ ولت باشد.

نحوه تشخیص باتری خراب از سالم

باتری هایی که ولتاژ آن ها کمتر از ۱۰ ولت است، احتمالاً دچار آسیب جدی شده اند. همچنین اگر باتری پس از شارژ کامل، ظرف چند دقیقه تخلیه شود، باید آن را تعویض کرد.

باتری باد کرده یا گرم شده

یکی از نشانه های بارز خرابی، تورم یا داغ شدن بیش ازحد باتری است. این باتری ها نه تنها غیرقابل استفاده اند بلکه خطر انفجار یا نشت اسید نیز دارند.

ولتاژ کمتر از مقدار نرمال در حالت بیکار

باتری ای که در حالت بدون بار ولتاژ کمتر از ۱۰.۵ ولت دارد، احتمالاً به پایان عمر خود رسیده است و باید برای خرید باتری یو پی اس جدید اقدام کرد.



بررسی فیوز و قطعی مدار ورودی برق یو پی اس

گاهی اوقات مشکل بسیار ساده تر از آن چیزی است که فکر می کنید. یکی از مواردی که باید همیشه بررسی شود، فیوز دستگاه است. فیوز ممکن است به دلیل نوسان یا اتصال کوتاه سوخته باشد و با تعویض آن، یو پی اس به حالت عادی بازگردد.

نشانه های سوختن فیوز یو پی اس

اگر یو پی اس روشن نمی شود و هیچ چراغی هم روشن نیست، احتمالاً فیوز سوخته است. برخی مدل ها فیوز شیشه ای دارند که به راحتی قابل مشاهده است. در صورتی که رشته درون آن قطع باشد، فیوز باید تعویض شود.

آموزش تعویض ایمن فیوز بدون خطر برق گرفتگی

قبل از هرگونه باز کردن دستگاه، حتماً آن را از برق جدا کنید و چند دقیقه صبر کنید تا خازن ها تخلیه شوند. سپس فیوز را به آرامی خارج کرده و با مدل مشابه جایگزین کنید.

قطع کامل برق قبل از باز کردن یو پی اس

حتماً پریز برق را از دوشاخه جدا کنید. ولتاژ باقی مانده در خازن های مدار ممکن است باعث شوک شود. استفاده از دستکش عایق توصیه می شود.

استفاده از فیوز با مشخصات دقیق کارخانه ای

همیشه از فیوز با ولتاژ و آمپر درج شده در دفترچه راهنما استفاده کنید. استفاده از فیوز ضعیف تر یا قوی تر ممکن است به برد آسیب بزند.



نحوه باز کردن بدنه یو پی اس به صورت اصولی

باز کردن یو پی اس بدون دانش کافی می تواند منجر به آسیب جدی به برد یا حتی خطرات ایمنی شود. بنابراین باید با احتیاط و اصولی این کار را انجام داد.

ابزارهای مورد نیاز برای باز کردن دستگاه

برای باز کردن بدنه یو پی اس، به پیچ گوشتی چهارسو، دستکش ایمنی، و انبردست نیاز دارید. در برخی مدل ها پیچ ها مخفی یا زیر برچسب گارانتی هستند.

نکات ایمنی هنگام باز کردن بدنه

پیش از هرچیز دستگاه باید کاملاً خاموش و از برق جدا شده باشد. از تماس دست با قطعات داخلی، به خصوص خازن ها، خودداری کنید.

تخلیه بار خازنی برای جلوگیری از شوک

یو پی اس دارای خازن هایی با ولتاژ بالا است. قبل از دستکاری داخلی، چند دقیقه صبر کنید یا با استفاده از مقاومت و مولتی متر بار خازن ها را تخلیه نمایید.

برچسب گذاری کابل ها هنگام جداسازی

برای جلوگیری از اشتباه در هنگام بستن مجدد، کابل ها را با برچسب نام گذاری کنید یا از کابل کش های رنگی استفاده نمایید.





تعمیر یا تعویض باتری یو پی اس مرحله به مرحله

باتری مهم ترین بخش در عملکرد یو پی اس است و در بسیاری از موارد، با تعویض آن، دستگاه مانند روز اول کار می کند. برای تعویض ایمن باتری، باید مراحل مشخصی را طی کرد. این مراحل از انتخاب صحیح نوع باتری تا نصب بی خطر آن را شامل می شود.

در صورتی که از یو پی اس های چینی یا ایرانی استفاده می کنید، معمولاً باتری ها پس از ۲ تا ۳ سال نیاز به تعویض دارند. اما یو پی اس های باکیفیت آمریکایی یا اروپایی، تا ۵ سال نیز به خوبی کار می کنند، مشروط بر نگهداری صحیح.

انتخاب باتری مناسب برای یو پی اس

اولین قدم، انتخاب باتری با ولتاژ، آمپراژ و ابعاد مناسب است. اغلب یو پی اس های خانگی از باتری های ۱۲ ولت و ۷ یا ۹ آمپر استفاده می کنند.

همیشه به مشخصات درج شده روی باتری قدیمی توجه کنید و برندهای معتبر را انتخاب نمایید. برای مثال، در فروشگاه یو پی اس ایران انواع باتری های اصل با گارانتی معتبر موجود است.

مراحل ایمن تعویض باتری داخلی

پس از تهیه باتری، دستگاه را خاموش کرده، از برق جدا کنید و به آرامی درب پشتی یا بالایی را باز کنید. در ادامه مراحل زیر را اجرا کنید:

قطع کابل های مثبت و منفی با احتیاط

ابتدا کابل قرمز (مثبت) و سپس مشکی (منفی) را از باتری جدا کنید. این ترتیب مهم است تا خطر اتصال کوتاه کاهش یابد. حتماً از دستکش عایق استفاده نمایید.

تمیز کردن کانکتورها و بررسی زنگ زدگی

قبل از نصب باتری جدید، کانکتورها را با فرچه نرم تمیز کرده و در صورت وجود زنگ زدگی، با سنباده نرم آن را پاک کنید. استفاده از اسپری کنتاکت نیز توصیه می شود.

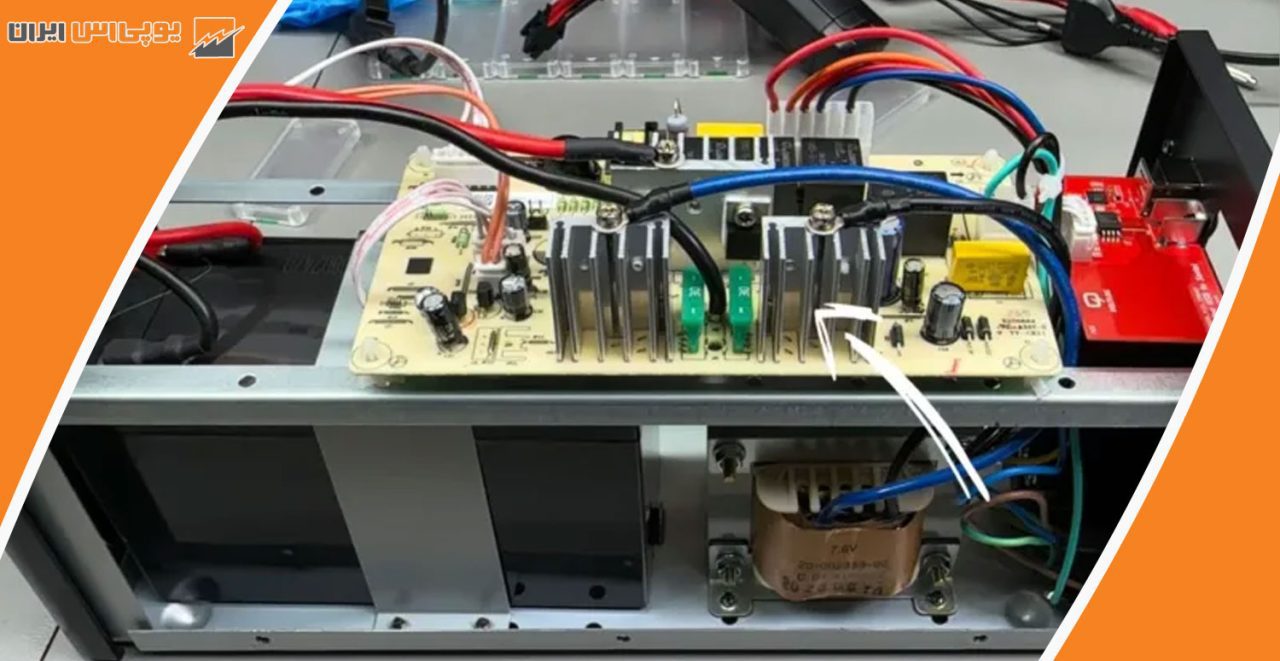

تست و تعمیر برد الکترونیکی یو پی اس

در صورت کار نکردن یو پی اس پس از تعویض باتری یا بررسی فیوز، نوبت به برد اصلی می رسد. برد الکترونیکی شامل بخش هایی مانند تغذیه، مدار شارژ، و اینورتر است. عیب یابی این قسمت نیاز به دقت، تجربه و ابزار دارد.

بررسی خازن ها، مقاومت ها و آی سی ها

با باز کردن بدنه، ابتدا خازن ها را بررسی کنید. خازن متورم، نشت کرده یا دارای تغییر رنگ باید تعویض شود. مقاومت های سوخته نیز معمولاً سیاه یا تغییر شکل  داده اند.

در مرحله بعد آی سی ها را بررسی کرده و از مولتی متر در حالت تست دیود برای بررسی آن ها بهره بگیرید.

نحوه استفاده از نقشه شماتیک برای عیب یابی

نقشه شماتیک برد کمک می کند تا مسیر سیگنال ها و برق رسانی مشخص شود. با دنبال کردن مسیر شارژ باتری، می توان نقاط خرابی را دقیق تر شناسایی کرد.

تشخیص سوختگی قطعات با چشم و مولتی متر

سوختگی قطعات معمولاً با بوی سوختگی، ترک یا تغییر رنگ قابل تشخیص است. برای تأیید، از مولتی متر برای بررسی مقاومت، پیوستگی یا دیود استفاده کنید.

تعویض قطعات با لحیم کاری دقیق

اگر قطعه ای معیوب بود، آن را با هویه و قلع کش جدا کنید. قطعه جدید را دقیق و تمیز جایگزین کنید. در لحیم کاری از قلع با کیفیت و فلاکس مناسب استفاده نمایید.



تست نهایی یو پی اس پس از تعمیر و مونتاژ

پس از انجام تعمیرات خرابی های یو پی اس، پیش از بستن کامل دستگاه، تست نهایی ضروری است. این تست کمک می کند تا مطمئن شویم یو پی اس در زمان قطعی برق به درستی عمل می کند و ولتاژ خروجی پایداری دارد.

اتصال بار مصنوعی برای آزمایش خروجی

برای این تست، از لامپ ۱۰۰ وات یا هیتر کوچک استفاده کنید تا به عنوان بار عمل کند. یو پی اس باید بتواند بار را حداقل برای چند دقیقه تغذیه کند.

بررسی عملکرد سوئیچ اتوماتیک برق-باتری

در یو پی اس های سالم، به محض قطع برق، سیستم باید بدون وقفه برق را از باتری تأمین کند.

تست زمان تاخیر سوییچینگ

اگر زمان انتقال از برق شهری به باتری بیش از ۲ میلی ثانیه باشد، ممکن است مدار سوئیچ یا رله ها نیاز به بررسی مجدد داشته باشند.

مشاهده ولتاژ و جریان خروجی با دستگاه تست

با استفاده از مولتی متر، ولتاژ خروجی یو پی اس در حالت باتری را اندازه گیری کنید. باید حدود ۲۲۰ ولت (±۵٪) باشد و جریان نیز متناسب با بار مصرفی ثبت شود.





نگهداری پیشگیرانه برای افزایش عمر یو پی اس

بسیاری از خرابی های یو پی اس، ناشی از عدم نگهداری مناسب هستند. با رعایت چند نکته ساده اما مؤثر، می توان عمر مفید دستگاه را تا دو برابر افزایش داد.

شرایط محیطی مناسب نصب یو پی اس

یو پی اس باید در مکانی خشک، دارای تهویه و دور از تابش مستقیم خورشید یا رطوبت نصب شود. دمای ایده آل بین ۲۰ تا ۲۵ درجه سانتی گراد است.

سرویس دوره ای و تمیزکاری داخلی

هر سه ماه یک بار، دستگاه را خاموش کرده و با جاروبرقی مخصوص یا اسپری هوا، گردوغبار داخل آن را پاک کنید.

استفاده از فن یا فیلتر گردوغبار

در مکان های صنعتی یا پر گردوغبار، از فن های خارجی یا فیلترهای ورودی هوا استفاده کنید تا از ورود ذرات معلق جلوگیری شود.

چکاپ ماهانه باتری و اتصالات

با استفاده از مولتی متر ولتاژ باتری را بررسی کنید. همچنین اتصالات و پیچ های کابل را بازبینی و در صورت شل بودن، محکم نمایید.



چه زمانی به متخصص مراجعه کنیم؟

اگر با وجود تعویض باتری، فیوز یا تست برد هنوز مشکل حل نشده باشد، زمان آن رسیده است که از متخصص کمک بگیرید. تلاش برای تعمیر بیشتر، ممکن است آسیب را جدی تر کند.

نشانه های خرابی غیرقابل حل در خانه

مواردی مانند صدای جرقه از برد، بوی سوختگی، روشن نشدن کامل دستگاه یا ریست شدن های مداوم، نیازمند تعمیر تخصصی هستند.

مزایای استفاده از خدمات تخصصی فیام صنعت

شرکت هایی مانند فیام صنعت یا فروشگاه یو پی اس ایران دارای تیم فنی مجرب، قطعات اصلی و تجهیزات تست دقیق هستند.

تعمیر برد اصلی و نرم افزار کنترل

بردهای نسل جدید یو پی اس، شامل کنترلرهای دیجیتال و نرم افزارهای تنظیم پذیر هستند که تنظیم آن ها فقط با ابزار تخصصی ممکن است.

تماس با مرکز معتبر مانند فروشگاه یو پی اس ایران

برای دریافت مشاوره و تعمیر تخصصی می توانید با فروشگاه یو پی اس ایران تماس بگیرید. این مجموعه دارای خدمات حضوری و غیرحضوری تعمیر در سراسر کشور است.

نتیجه گیری

عیب یابی و تعمیر یو پی اس، اگر با آگاهی و تجهیزات مناسب انجام شود، می تواند از هزینه های سنگین خرید دستگاه جدید جلوگیری کند. در این مقاله سعی کردیم همه مراحل از تشخیص اولیه، تست باتری و برد گرفته تا نگهداری و زمان مراجعه به متخصص را به طور کامل آموزش دهیم. همیشه به یاد داشته باشید که بیشتر خرابی های یو پی اس ها مربوط به باتری هستند و با تعویض به موقع آن، می توانید از اختلالات جدی جلوگیری کنید.

در صورتی که زمان یا تجهیزات لازم برای تعمیر ندارید، با تیم حرفه ای فروشگاه یو پی اس ایران تماس بگیرید تا در کوتاه ترین زمان مشکل شما برطرف شود.
